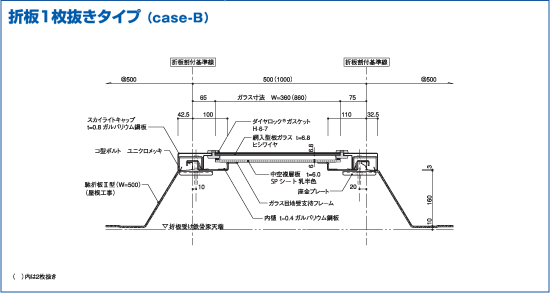

スカイトップライト参考図面集

さまざまな折板屋根への取り付けを可能に。

工場の規模や折板屋根の状況にあわせることで、建造物のさまざまな状況に対応することができます。取り付け推奨折板などの規定もなく、基本的にはあらゆるメーカーの折板に取り付けることが可能。吊折板やR屋根(曲率半径30メートル以上)への設置も行うことができます。

※CADデータを必要の際はお問い合わせからご入力して下さい。

【 ニーズに応える多様な組合せ 】

■ 太陽光熱比較一覧表

◎最良 ○良い △普通


  ガラス種別 ガラス厚 断熱性 結露防止 UVカット 光拡散 熱線遮蔽性 摘要
case-A 網入板 6.8mm 多雪地・強風地
網入り磨き 6.8mm 多雪地・強風地
透明網入り熱線反射 6.8mm 多雪地・強風地
暑さ対策
case-B 網入板 6.8mm 一般地
網入り磨き 6.8mm 沿岸地
透明網入り熱線反射 6.8mm 暑さ対策
網入板 10.0mm 多雪地・強風地
  SPシート(拡散板) SPシート厚 断熱性 結露防止 UVカット 光拡散 熱線遮断性 摘要
case-A 乳半色 6.0mm
クリア 6.0mm 直射光入射
case-B 乳半色 6.0mm
クリア 6.0mm 直射光入射
case-A+ ヒートカット 10.0mm 熱線吸収
case-B+
板入板ガラス
